فلومتر (Flow Meter) یا دبی‌سنج یکی از ابزارهای پرکاربرد در صنایع مختلف است که برای اندازه‌گیری میزان جریان سیال‌ها در لوله‌ها و کانال‌ها استفاده می‌شود. این دستگاه‌ها در انواع و تکنولوژی‌های مختلفی طراحی و تولید می‌شوند تا بتوانند دبی یا حجم جریان سیالاتی مانند آب، گاز، بخار و مایعات نفتی را با دقت بالایی اندازه‌گیری کنند. در این مقاله به معرفی فلومتر، اصول عملکرد، انواع، کاربردها و مزایای آن می‌پردازیم.
تعریف فلومتر
فلومتر ابزاری است که برای اندازه‌گیری میزان جریان حجمی یا جرمی سیال‌ها در واحد زمان طراحی شده است. این دستگاه معمولاً داده‌هایی را ارائه می‌دهد که برای کنترل و پایش فرآیندهای صنعتی، بهینه‌سازی مصرف انرژی، و تضمین کیفیت محصولات مورد استفاده قرار می‌گیرد. داده‌های فلومتر می‌تواند بر اساس حجم سیال (مانند لیتر بر دقیقه یا متر مکعب بر ساعت) یا جرم سیال (مانند کیلوگرم بر ساعت) ارائه شود.
اصول عملکرد فلومترها
هر فلومتر بسته به نوع طراحی و فناوری به‌کاررفته، از اصول مختلف فیزیکی برای اندازه‌گیری جریان استفاده می‌کند. برخی از اصول رایج عبارت‌اند از:
- اختلاف فشار: در این روش، تغییرات فشار در مسیر جریان سیال اندازه‌گیری شده و از آن برای محاسبه دبی استفاده می‌شود. فلومترهای اوریفیس (Orifice)، ونتوری (Venturi)، و لوله پیتوت از این روش استفاده می‌کنند.
- تغییرات سرعت: برخی فلومترها، سرعت جریان سیال را اندازه‌گیری کرده و با استفاده از مساحت مقطع لوله، میزان جریان را محاسبه می‌کنند. فلومترهای توربینی و مغناطیسی از این اصل بهره می‌برند.
- اصول حرارتی: این نوع فلومترها از تغییرات دما در اثر جریان سیال برای اندازه‌گیری دبی استفاده می‌کنند. فلومترهای حرارتی برای گازها مناسب‌تر هستند.
- قانون القای الکترومغناطیسی فارادی: فلومترهای مغناطیسی از این قانون برای اندازه‌گیری جریان مایعات رسانا مانند آب استفاده می‌کنند.
انواع فلومترها
فلومترها در مدل‌ها و انواع متعددی طراحی شده‌اند که هر کدام برای کاربردهای خاصی مناسب هستند. برخی از انواع رایج عبارت‌اند از:
فلومتر اوریفیس
این نوع فلومتر از یک صفحه با سوراخ مشخص در مسیر جریان سیال استفاده می‌کند که موجب ایجاد اختلاف فشار در دو طرف صفحه می‌شود. با اندازه‌گیری این اختلاف فشار، دبی سیال محاسبه می‌شود.
فلومتر توربینی
فلومترهای توربینی شامل یک پروانه چرخان در مسیر جریان سیال هستند که با عبور سیال به چرخش در می‌آید. سرعت چرخش پروانه متناسب با دبی سیال است و توسط سنسورهای خاصی اندازه‌گیری می‌شود.
فلومتر مغناطیسی
این فلومترها برای مایعات رسانا مانند آب و محلول‌های شیمیایی مناسب هستند. آن‌ها بر اساس قانون فارادی عمل می‌کنند که جریان الکتریکی تولید شده در اثر عبور مایع رسانا از یک میدان مغناطیسی را اندازه‌گیری می‌کند.

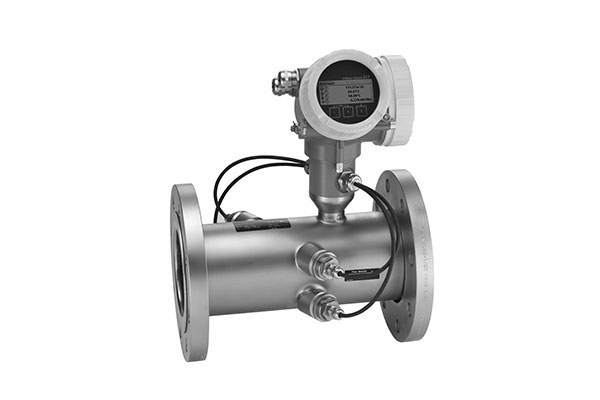

فلومتر التراسونیک
در این نوع فلومترها، امواج صوتی برای اندازه‌گیری سرعت و حجم جریان سیال به‌کار گرفته می‌شود. این ابزارها بدون نیاز به تماس مستقیم با سیال عمل می‌کنند و برای مایعات و گازها مناسب هستند.
فلومتر حرارتی
این فلومترها از تغییرات دما در اثر عبور سیال برای محاسبه دبی استفاده می‌کنند. آن‌ها به‌ویژه برای اندازه‌گیری جریان گازها در صنایع مختلف کاربرد دارند.
فلومتر کوریولیس
این نوع فلومترها از نیروی کوریولیس برای اندازه‌گیری دبی جرمی سیالات استفاده می‌کنند و برای اندازه‌گیری مایعات و گازهای مختلف با دقت بسیار بالا به کار می‌روند.
کاربردهای فلومتر
فلومترها در طیف وسیعی از صنایع و کاربردها استفاده می‌شوند. برخی از مهم‌ترین کاربردهای آن‌ها عبارت‌اند از:
- صنایع نفت و گاز: اندازه‌گیری جریان نفت خام، گاز طبیعی و فرآورده‌های نفتی.
- تصفیه آب و فاضلاب: پایش جریان آب ورودی و خروجی.
- صنایع غذایی و دارویی: کنترل جریان مواد اولیه و محصولات.
- تولید برق: مدیریت جریان آب در توربین‌ها و بویلرها.
- صنایع شیمیایی: پایش دقیق جریان مواد شیمیایی برای فرآیندهای تولید.
مزایای استفاده از فلومترها
- دقت بالا: بسیاری از فلومترها می‌توانند جریان سیالات را با دقت بسیار بالا اندازه‌گیری کنند.
- صرفه‌جویی در انرژی: با پایش جریان سیال، می‌توان مصرف انرژی را بهینه کرد.
- کنترل فرآیند: امکان کنترل دقیق فرآیندهای صنعتی و بهبود کیفیت محصولات.
- تنوع در کاربردها: انواع مختلف فلومترها برای سیالات گوناگون و شرایط مختلف طراحی شده‌اند.
- طراحی پیشرفته: فلومترهای مدرن اغلب به سیستم‌های دیجیتال مجهز هستند که امکان ارتباط با سیستم‌های مدیریت صنعتی را فراهم می‌کنند.
انتخاب فلومتر مناسب
برای انتخاب فلومتر مناسب، لازم است عوامل مختلفی را در نظر گرفت. برخی از این عوامل عبارت‌اند از:
- نوع سیال: مایع یا گاز بودن سیال، دما و فشار آن.
- محدوده دبی: حداقل و حداکثر جریان مورد انتظار.
- شرایط محیطی: دما، رطوبت و احتمال وجود مواد خورنده.
- دقت مورد نیاز: بر اساس کاربرد دستگاه.
- هزینه و بودجه: قیمت اولیه دستگاه و هزینه‌های نگهداری.
نتیجه‌گیری
فلومترها ابزارهای بسیار مهمی در صنایع مختلف هستند که امکان اندازه‌گیری دقیق و کنترل جریان سیالات را فراهم می‌کنند. با توجه به اهمیت دقت و عملکرد پایدار در فرآیندهای صنعتی، انتخاب نوع مناسب فلومتر و استفاده صحیح از آن می‌تواند تأثیر قابل توجهی در بهبود کارایی و کاهش هزینه‌ها داشته باشد. شناخت انواع و اصول عملکرد فلومترها به کاربران کمک می‌کند تا بهترین گزینه را برای نیازهای خود انتخاب کنند.
