فلومتر (Flowmeter) دستگاهی است که برای اندازه‌گیری سرعت و حجم جریان سیال در یک لوله یا کانال استفاده می‌شود. این ابزار کاربرد وسیعی در صنایع مختلف از جمله نفت و گاز، پتروشیمی، آب و فاضلاب، صنایع غذایی، داروسازی، و بسیاری از زمینه‌های دیگر دارد. فلومترها در انواع مختلفی طراحی شده‌اند که هر کدام بر اساس نوع سیال، شرایط عملیاتی، و نیازهای خاص، متفاوت عمل می‌کنند.
انواع فلومتر
- فلومتر توربینی: از یک توربین چرخان درون لوله استفاده می‌کند که با عبور جریان سیال شروع به چرخیدن می‌کند و تعداد چرخش‌ها اندازه‌گیری می‌شود. این نوع فلومتر برای سیالات تمیز و سرعت‌های متوسط مناسب است.
- فلومتر التراسونیک: با استفاده از امواج صوتی کار می‌کند. امواج صوتی به سیال ارسال شده و سرعت حرکت سیال از روی تغییر زمان عبور این امواج محاسبه می‌شود. فلومتر التراسونیک برای سیالاتی که خواص نوری خاصی دارند یا نیاز به اندازه‌گیری غیرتماسی دارند، مناسب است.
- فلومتر الکترومغناطیسی: برای سیالات رسانا مانند آب استفاده می‌شود و بر اساس قانون القای فارادی عمل می‌کند. در این نوع فلومتر، یک میدان مغناطیسی در مسیر سیال قرار می‌گیرد و ولتاژ القا شده متناسب با سرعت جریان سیال اندازه‌گیری می‌شود.
- فلومتر جابجایی مثبت: این فلومتر حجم مشخصی از سیال را در هر چرخه جابجا می‌کند و به ازای هر چرخه، حجم عبوری اندازه‌گیری می‌شود. این نوع برای سیالات ویسکوز و سرعت‌های پایین مناسب است.
- فلومتر ونتوری: با استفاده از ایجاد تفاوت فشار در یک نقطه محدود از لوله، سرعت جریان سیال را اندازه‌گیری می‌کند. فلومتر ونتوری برای اندازه‌گیری جریان سیالاتی که دارای ذرات معلق هستند و برای جریان‌های
- بزرگ استفاده می‌شود.
کاربردهای فلومتر
فلومترها در صنایع مختلفی برای کنترل فرآیند، نظارت بر کیفیت محصول، مدیریت منابع آب و انرژی، و حفاظت از محیط زیست استفاده می‌شوند. انتخاب نوع فلومتر بستگی به عواملی مانند نوع سیال، دما و فشار، و نیاز به دقت دارد.
فلومترها ابزارهای مهمی در صنعت هستند که به کمک آنها می‌توان جریان سیالات مختلف مانند مایعات، گازها، و حتی بخار را اندازه‌گیری و کنترل کرد. به دلیل اهمیت دقت و صحت اندازه‌گیری در بسیاری از فرایندهای صنعتی، فلومترها با انواع مختلفی از تکنولوژی‌ها و برای کاربردهای خاص طراحی و ساخته شده‌اند.
جزئیات انواع فلومترها
در ادامه به تفصیل بیشتری در مورد انواع فلومترها پرداخته‌ایم:

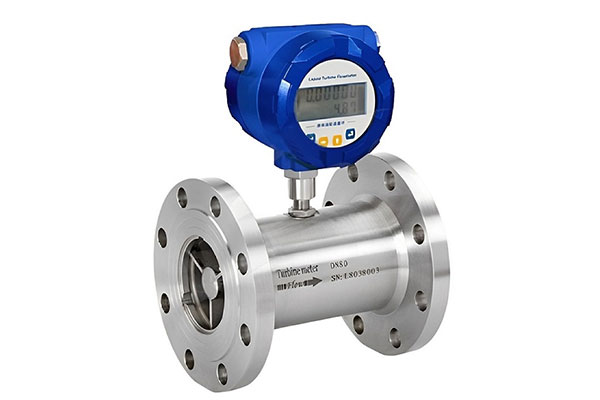

- فلومتر توربینی
این فلومتر شامل یک توربین کوچک است که در مسیر جریان سیال قرار دارد. وقتی سیال با توربین برخورد می‌کند، توربین شروع به چرخیدن می‌کند و تعداد چرخش‌ها با سرعت جریان سیال متناسب است. سنسوری در دستگاه وجود دارد که تعداد چرخش‌های توربین را ثبت کرده و سپس به‌صورت یک سیگنال الکتریکی به نمایشگر یا کنترلر ارسال می‌کند. فلومترهای توربینی به دلیل دقت بالا در اندازه‌گیری، در بسیاری از کاربردهای صنعتی که سیالات تمیز دارند مانند آب یا نفت خام کاربرد دارند. این فلومتر برای اندازه‌گیری جریان با سرعت بالا و دقت زیاد مناسب است. - فلومتر التراسونیک
فلومترهای التراسونیک از امواج صوتی برای اندازه‌گیری جریان سیال استفاده می‌کنند. این دستگاه‌ها معمولاً دو سنسور صوتی دارند که در دو طرف لوله نصب می‌شوند و امواج صوتی را به یکدیگر ارسال می‌کنند. با حرکت سیال، زمان لازم برای رسیدن موج صوتی از یک سنسور به سنسور دیگر تغییر می‌کند. این تغییر زمان (زمان تاخیر) برای محاسبه سرعت جریان سیال استفاده می‌شود. فلومترهای التراسونیک بیشتر برای سیالاتی که نمی‌خواهیم به آنها تماسی صورت بگیرد (مانند مایعات حاوی مواد شیمیایی قوی) استفاده می‌شود. - فلومتر الکترومغناطیسی
این نوع فلومتر برای سیالاتی که خاصیت رسانایی دارند (مانند آب) مناسب است. در این دستگاه، میدان مغناطیسی در داخل لوله ایجاد می‌شود و هنگامی که سیال رسانا از آن عبور می‌کند، یک ولتاژ القا می‌شود که متناسب با سرعت جریان سیال است. این ولتاژ توسط سنسور اندازه‌گیری می‌شود و به عنوان جریان سیال نمایش داده می‌شود. این نوع فلومتر برای کاربردهای بزرگتر و سیالاتی که ذرات معلق ندارند، مثل آب آشامیدنی و پساب صنعتی، مناسب است و بسیار دقیق است. - فلومتر جابجایی مثبت (Positive Displacement)
این فلومتر شامل مکانیزم‌هایی است که به‌طور فیزیکی حجم معینی از سیال را در هر چرخه از دستگاه عبور می‌دهد. به ازای هر بار عبور حجم مشخصی از سیال، دستگاه یک سیگنال تولید می‌کند. این فلومترها بیشتر برای سیالات ویسکوز و غلیظ، مانند روغن‌ها و مواد غذایی ویسکوز (مثل عسل یا شربت‌ها)، استفاده می‌شود و دقت بالایی دارد، حتی در سرعت‌های پایین جریان. - فلومتر ونتوری
فلومتر ونتوری از اثر ونتوری استفاده می‌کند، که براساس تغییر فشار در نقاط مختلف یک لوله باریک‌شده است. در این نوع فلومتر، با ایجاد کاهش مقطع لوله، سرعت سیال افزایش و فشار آن کاهش می‌یابد. با اندازه‌گیری تفاوت فشار در دو نقطه (قبل و بعد از باریکه)، می‌توان سرعت جریان سیال را محاسبه کرد. فلومتر ونتوری برای اندازه‌گیری جریان سیالات کثیف و سیالاتی با ذرات معلق مناسب است، زیرا طراحی آن به گونه‌ای است که کمتر دچار انسداد می‌شود.
عوامل مؤثر در انتخاب فلومتر
انتخاب فلومتر مناسب به عوامل متعددی بستگی دارد:
- نوع سیال: بسته به اینکه سیال مایع، گاز، یا بخار باشد و همچنین خواص شیمیایی و فیزیکی آن، نوع فلومتر متفاوت خواهد بود.
- دما و فشار سیال: برخی فلومترها برای دماها و فشارهای بالا طراحی شده‌اند و در شرایط شدید کارایی بهتری دارند.
- ویسکوزیته: ویسکوزیته یا چسبندگی سیال نیز در انتخاب نوع فلومتر مؤثر است، به خصوص در فلومترهای جابجایی مثبت.
- دقت مورد نیاز: برخی فرآیندها نیاز به دقت بالاتری در اندازه‌گیری جریان دارند، مانند صنایع داروسازی یا مواد غذایی که به بهداشت حساس هستند.
- هزینه و نگهداری: هزینه اولیه و هزینه‌های نگهداری نیز باید در نظر گرفته شود، زیرا برخی فلومترها به دلیل پیچیدگی‌های ساختاری نیاز به تعمیرات منظم دارند.
کاربردهای اصلی فلومترها
فلومترها به دلیل توانایی در اندازه‌گیری دقیق جریان سیالات، در صنایع مختلف مورد استفاده قرار می‌گیرند. برای مثال:
- صنایع نفت و گاز: برای اندازه‌گیری دقیق حجم و سرعت جریان نفت، گاز طبیعی و فرآورده‌های نفتی.
- تصفیه آب و فاضلاب: در این صنعت، فلومترها برای کنترل و پایش جریان آب و فاضلاب در سیستم‌های تصفیه و توزیع به کار می‌روند.
- صنایع غذایی و دارویی: به دلیل نیاز به دقت بالا و رعایت استانداردهای بهداشتی، فلومترها برای اندازه‌گیری مواد اولیه و کنترل فرآیندها به کار می‌روند.
- صنایع شیمیایی: برای کنترل واکنش‌ها و تولید مواد شیمیایی مختلف که نیاز به تنظیم دقیق جریان مواد اولیه دارند.
با توجه به این عوامل، انتخاب صحیح فلومتر به بهبود عملکرد و کاهش هزینه‌ها کمک شایانی می‌کند و در طولانی‌مدت منجر به بهره‌وری بالاتر در فرآیندهای صنعتی می‌شود.
