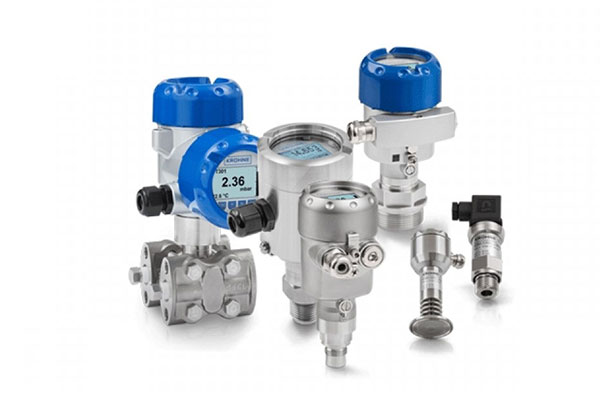

ترانسمیتر فشار (Pressure Transmitter) یکی از ابزارهای مهم در اندازه‌گیری و نظارت بر فشار سیالات (مایعات، گازها یا بخارات) در سیستم‌های صنعتی است. این دستگاه فشار اندازه‌گیری‌شده را به یک سیگنال الکتریکی تبدیل می‌کند تا بتوان از آن برای نظارت، کنترل یا ثبت داده‌ها استفاده کرد.
اجزای اصلی ترانسمیتر فشار:
- حسگر فشار (Pressure Sensor): حسگر، فشار سیال را اندازه‌گیری می‌کند و آن را به یک سیگنال اولیه تبدیل می‌کند. معمولاً این حسگر از نوع پیزوالکتریک، خازنی یا مقاومتی است.
- مبدل سیگنال (Signal Converter): این بخش سیگنال اولیه تولید شده توسط حسگر را به یک سیگنال استاندارد قابل استفاده (مانند 4-20 میلی‌آمپر یا 0-10 ولت) تبدیل می‌کند.
- مدار الکترونیکی: وظیفه تقویت، فیلتر و پردازش سیگنال و تبدیل آن به خروجی دقیق را بر عهده دارد.
- بدنه: این قسمت معمولاً از مواد مقاوم در برابر خوردگی و فشار بالا ساخته می‌شود تا از قطعات داخلی در برابر شرایط محیطی محافظت کند.
انواع ترانسمیترهای فشار:
- ترانسمیتر فشار مطلق (Absolute Pressure Transmitter):
فشار را نسبت به خلا اندازه‌گیری می‌کند. - ترانسمیتر فشار گیج (Gauge Pressure Transmitter):
فشار را نسبت به فشار اتمسفر می‌سنجد. - ترانسمیتر فشار تفاضلی (Differential Pressure Transmitter):
اختلاف فشار بین دو نقطه را اندازه‌گیری می‌کند. - ترانسمیتر فشار خلأ (Vacuum Pressure Transmitter):
برای اندازه‌گیری فشارهای زیر فشار اتمسفری طراحی شده است.
کاربردها:
- صنایع نفت و گاز: نظارت بر فشار خطوط لوله و مخازن.
- صنایع شیمیایی: اندازه‌گیری فشار در راکتورها و برج‌های تقطیر.
- سیستم‌های آب و فاضلاب: کنترل فشار پمپ‌ها و شبکه توزیع.
- صنایع غذایی و دارویی: تضمین فشار مناسب برای فرآیندهای حساس.
- تجهیزات HVAC: مدیریت فشار در سیستم‌های گرمایش، تهویه و تهویه مطبوع.
مزایا:
- اندازه‌گیری دقیق و پایدار
- قابلیت استفاده در شرایط محیطی سخت
- سیگنال استاندارد و سازگاری با سیستم‌های کنترلی
ترانسمیترهای فشار یکی از تجهیزات کلیدی در صنایع مختلف هستند که برای نظارت و کنترل فشار سیالات مورد استفاده قرار می‌گیرند. در اینجا اطلاعات تکمیلی در مورد نحوه عملکرد، انواع مختلف و نکات انتخاب ترانسمیتر فشار ارائه می‌شود.
نحوه عملکرد ترانسمیتر فشار:
- حسگرفشار (Sensor):
حسگر فشار معمولاً از یک ماده حساس (مانند سیلیکون یا فلزات مقاوم) تشکیل شده است که با تغییر فشار، خصوصیات مکانیکی یا الکتریکی آن تغییر می‌کند. این تغییرات به‌صورت زیر اندازه‌گیری می‌شوند:
- پیزوالکتریک: تغییر فشار باعث ایجاد ولتاژ در ماده پیزوالکتریک می‌شود.
- خازنی: فشار باعث تغییر فاصله بین صفحات خازن شده و ظرفیت خازن تغییر می‌کند.
- مقاومتی (Strain Gauge): فشار باعث تغییر مقاومت در ماده نیمه‌هادی یا فلزی می‌شود.
- مبدل سیگنال:
سیگنال خام خروجی از حسگر به یک سیگنال الکتریکی استاندارد مانند 4-20 میلی‌آمپر (در سیستم‌های صنعتی متداول) یا 0-10 ولت تبدیل می‌شود. این سیگنال قابل ارسال به کنترلرهای صنعتی (PLC یا DCS) یا نمایشگرها است. - خروجی دیجیتال یا آنالوگ:
در ترانسمیترهای مدرن، علاوه بر خروجی آنالوگ، خروجی دیجیتال (مانند پروتکل‌های HART یا Modbus) نیز ارائه می‌شود که امکان ارسال داده‌های بیشتر (مانند دمای سنسور یا کالیبراسیون دستگاه) را فراهم می‌کند.
انواع ترانسمیتر فشار و کاربردهای هرکدام:
- ترانسمیتر فشار مطلق (Absolute):
این نوع ترانسمیتر فشار را نسبت به خلأ مرجع اندازه‌گیری می‌کند و برای کاربردهایی مانند اندازه‌گیری فشار در سیستم‌های خلأ یا فرآیندهای شیمیایی حساس مناسب است. - ترانسمیتر فشار گیج (Gauge):
فشار را نسبت به فشار اتمسفر می‌سنجد. مثلاً در اندازه‌گیری فشار لاستیک خودرو از این نوع استفاده می‌شود. در صنایع برای خطوط لوله و مخازن بسیار پرکاربرد است. - ترانسمیتر فشار تفاضلی (Differential):
اختلاف فشار بین دو نقطه را اندازه‌گیری می‌کند. از این نوع معمولاً برای اندازه‌گیری سطح مایعات در مخازن تحت فشار، جریان سیال در خطوط لوله (با استفاده از اوریفیس یا ونتوری) و کنترل فیلترها استفاده می‌شود. - ترانسمیتر فشار خلأ (Vacuum):
این دستگاه برای اندازه‌گیری فشارهای پایین‌تر از فشار اتمسفری استفاده می‌شود. در صنایع تولید نیمه‌هادی یا بسته‌بندی مواد غذایی خلأ کاربرد دارد. - ترانسمیتر فشار هیدرواستاتیک:
برای اندازه‌گیری سطح مایعات بر اساس فشار هیدرواستاتیک وارد بر حسگر طراحی شده است. این نوع معمولاً در مخازن ذخیره‌سازی یا سیستم‌های آب استفاده می‌شود.
ویژگی‌های مهم هنگام انتخاب ترانسمیتر فشار:
- دامنه فشار (PressureRange):
اطمینان حاصل کنید که ترانسمیتر می‌تواند فشار موردنظر را به‌دقت اندازه‌گیری کند. دامنه دستگاه باید با نیازهای فرآیند همخوانی داشته باشد. - نوع سیال:
ترانسمیتر باید با نوع سیالی که با آن در تماس است (مایع، گاز، بخار) و خواص آن (خورندگی، چسبندگی، دما) سازگار باشد. - دقت و پایداری:
برای فرآیندهای حساس، دقت بالا و عدم تغییر در عملکرد در طول زمان (پایداری) اهمیت زیادی دارد. - دمای کاری:
محدوده دمایی که ترانسمیتر در آن کار می‌کند باید با شرایط محیط یا سیال تطابق داشته باشد. - نوع سیگنال خروجی:
انتخاب بین خروجی آنالوگ (4-20 میلی‌آمپر) یا دیجیتال (HART، Modbus) بستگی به سیستم کنترلی شما دارد. - مقاومت در برابر محیط:
اگر ترانسمیتر در محیط‌های خشن (مانند رطوبت بالا، گردوغبار، یا مواد شیمیایی) استفاده می‌شود، بدنه دستگاه باید مقاوم و دارای درجه حفاظتی بالا (مانند IP65 یا بالاتر) باشد.
کاربردهای خاص ترانسمیتر فشار:
- صنایع نفت و گاز:
- نظارت بر فشار چاه‌های نفت
- کنترل فشار خطوط انتقال گاز
- صنایع شیمیایی:
- کنترل فشار راکتورهای شیمیایی
- مدیریت فشار مخازن ذخیره مواد خطرناک
- سیستم‌های گرمایش و سرمایش (HVAC):
- اندازه‌گیری فشار هوا در کانال‌ها
- کنترل فشار پمپ‌های سیستم گرمایش
- صنایع غذایی و دارویی:
- نظارت بر فشار فرآیندهای استریلیزاسیون
- اندازه‌گیری فشار در خطوط تولید مواد حساس
مزایا و معایب ترانسمیترهای فشار:
مزایا:
- اندازه‌گیری دقیق و پایدار حتی در شرایط محیطی دشوار.
- سیگنال استاندارد: امکان یکپارچگی با سیستم‌های کنترل.
- مقاومت بالا: طراحی برای استفاده در محیط‌های صنعتی سخت.
- تنوع گسترده: امکان انتخاب بر اساس نیازهای خاص.
معایب:
- حساسیت به نصب: نصب نادرست می‌تواند بر دقت تأثیر بگذارد.
- نیاز به کالیبراسیون: برای حفظ دقت نیاز به کالیبراسیون دوره‌ای دارند.
- هزینه اولیه بالا: برخی مدل‌های پیشرفته ممکن است هزینه‌بر باشند.
