گیج فشار (یا فشارسنج) وسیله‌ای است که برای اندازه‌گیری و نمایش فشار سیالات (گازها و مایعات) در سیستم‌ها و تجهیزات مختلف استفاده می‌شود. وظیفه اصلی گیج فشار عبارتست از:
- اندازه‌گیری فشار: گیج فشار، فشار موجود در سیستم یا تجهیزات مانند لوله‌ها، مخازن، پمپ‌ها و کمپرسورها را اندازه‌گیری می‌کند.
- نمایش فشار: گیج فشار معمولاً فشار را به واحدهایی مانند بار (Bar)، پاسکال (Pa) یا پوند بر اینچ مربع (PSI) نمایش می‌دهد، که این واحدها در صنایع مختلف قابل استفاده‌اند.
- اطلاع‌رسانی و ایمنی: گیج فشار به اپراتورها و تکنسین‌ها کمک می‌کند تا از وضعیت فشار سیستم مطلع شوند و از وقوع فشار بیش از حد جلوگیری کنند که می‌تواند باعث خرابی تجهیزات و خطرات جانی شود.
- کالیبراسیون تجهیزات: در برخی موارد، گیج فشار برای تنظیم و کالیبراسیون تجهیزات استفاده می‌شود، به‌ویژه در فرایندهایی که نیاز به فشار دقیق و ثابت دارند.
این ابزار کاربرد گسترده‌ای در صنایع نفت و گاز، پتروشیمی، صنایع غذایی، سیستم‌های هیدرولیکی و پنوماتیکی، و بسیاری از حوزه‌های دیگر دارد.
گیج فشار، یکی از ابزارهای مهم و کاربردی در صنعت است که به کمک آن می‌توان فشار سیالات (اعم از مایعات و گازها) را در یک سیستم یا دستگاه اندازه‌گیری و نظارت کرد. این وسیله می‌تواند اطلاعات حیاتی برای کنترل و ایمنی فرآیندهای صنعتی، خانگی و آزمایشگاهی فراهم کند.
نحوه کارکرد گیج فشار
گیج فشار به وسیله حسگرهایی که درون آن تعبیه شده‌اند، فشار واردشده به سیستم را اندازه‌گیری می‌کند. این فشار سپس به یک مقدار عددی تبدیل می‌شود که می‌تواند روی نمایشگر دستگاه (عقربه‌ای یا دیجیتال) نمایش داده شود.
انواع مختلفی از گیج‌های فشار وجود دارد، از جمله:

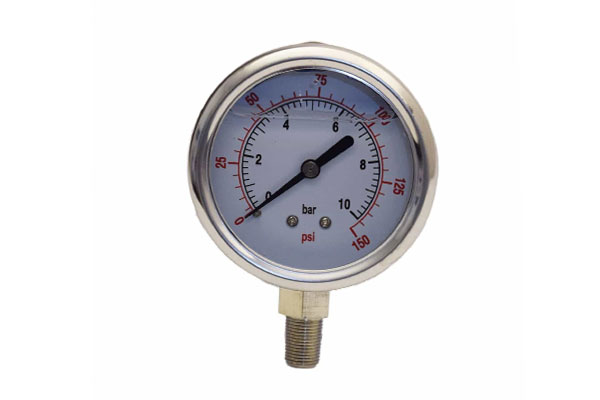

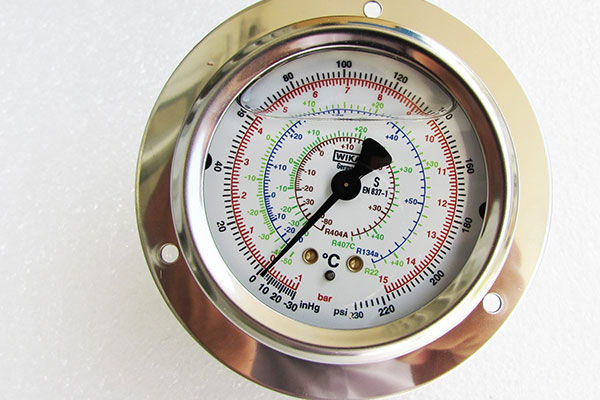

- گیج فشار آنالوگ (عقربه‌ای): این نوع گیج‌ها دارای صفحه‌ای مدرج با عقربه هستند که فشار را به صورت مکانیکی نشان می‌دهند.
- گیج فشار دیجیتال: فشار را با استفاده از حسگرهای الکترونیکی اندازه‌گیری و روی نمایشگر دیجیتال نشان می‌دهند. این نوع دقت بیشتری دارد و قابل برنامه‌ریزی است.
- گیج‌های خاص: مانند گیج‌های تفاضلی، که اختلاف فشار بین دو نقطه را اندازه‌گیری می‌کنند؛ و گیج‌های خلأ، که برای اندازه‌گیری فشارهای منفی (پایین‌تر از فشار جو) استفاده می‌شوند.
گیج فشار در بسیاری از صنایع و کاربردها مورد استفاده قرار می‌گیرد:
-
صنایع نفت و گاز: در صنایع نفت و گاز، فشار سیالات بسیار بالا بوده و نیاز به اندازه‌گیری دقیق و مداوم دارند. گیج فشار کمک می‌کند تا از فشار مناسب در خطوط لوله و مخازن اطمینان حاصل شود و از خطراتی مانند انفجار و نشت جلوگیری شود.
-
صنایع پتروشیمی و شیمیایی: در این صنایع، فرآیندهای شیمیایی به فشارهای دقیق نیاز دارند. اندازه‌گیری و کنترل فشار کمک می‌کند تا مواد شیمیایی با دقت بیشتری در فرآیندها واکنش دهند.
-
سیستم‌های هیدرولیکی و پنوماتیکی: در تجهیزات هیدرولیکی و پنوماتیکی مانند جک‌ها، سیلندرها، و کمپرسورها، فشار به‌عنوان نیروی محرکه اصلی استفاده می‌شود. گیج فشار تضمین می‌کند که فشار به حد کافی بالا باشد تا سیستم کار کند، و همچنین از حد ایمن فراتر نرود.
-
سیستم‌های آب و فاضلاب: در تصفیه‌خانه‌ها و سیستم‌های انتقال آب و فاضلاب، گیج فشار کمک می‌کند تا فشار جریان‌ها بررسی و کنترل شود تا از بروز مشکلاتی مانند نشت یا ترکیدگی لوله‌ها جلوگیری شود.
-
صنایع غذایی و دارویی: در تولید و بسته‌بندی مواد غذایی و دارویی، فشار باید دقیق باشد تا شرایط بهداشتی و کیفیت محصول حفظ شود.
انواع واحدهای اندازه‌گیری فشار
فشار در گیج‌های فشار به واحدهای مختلفی نمایش داده می‌شود که بسته به نیاز صنعتی انتخاب می‌شود:
- پاسکال (Pa): واحد استاندارد فشار در سیستم بین‌المللی است.
- بار (Bar): برابر با 100,000 پاسکال است و در بسیاری از کاربردهای صنعتی استفاده می‌شود.
- پوند بر اینچ مربع (PSI): واحد متداول فشار در سیستم‌های انگلیسی است، به‌ویژه در آمریکا.
- میلی‌متر جیوه (mmHg): برای اندازه‌گیری فشار خون و کاربردهای خاص پزشکی استفاده می‌شود.
مزایا و معایب گیج فشار
گیج‌های فشار نیز مانند هر ابزار دیگری دارای مزایا و معایبی هستند.
مزایا:
- سهولت استفاده: گیج‌های فشار، بویژه انواع آنالوگ، بسیار ساده و کاربردی هستند.
- قابلیت نصب در محیط‌های مختلف: گیج فشار می‌تواند در شرایط سخت مانند دمای بالا، رطوبت، و محیط‌های خورنده نیز نصب شود.
- دقت بالا: گیج‌های دیجیتال دقت بالایی دارند و برای فرآیندهایی که به اندازه‌گیری دقیق نیاز دارند، ایده‌آل هستند.
معایب:
- نیاز به کالیبراسیون دوره‌ای: برای حفظ دقت، گیج فشار باید به‌صورت منظم کالیبره شود.
- خرابی در شرایط نامناسب: گیج‌های آنالوگ به مرور زمان و در شرایط ناپایدار (مانند لرزش‌های شدید) ممکن است دچار اختلال شوند.
در مجموع، گیج فشار نقش بسیار مهمی در کنترل و نظارت بر فشار سیستم‌ها دارد و ابزار اساسی در ایمنی و بهره‌وری فرآیندها به‌شمار می‌آید.
